RHZKF系列正压式消防空气呼吸器是为使用者进入缺氧、有毒有害的气体环境中工作时，提供有效的呼吸保护的装具。广泛应用于消防、化工、船舶、石油、冶金、矿山、交通、国防等部门，是消防队员或受过专业培训人员在浓烟、毒气或缺氧等环境中，从事灭火、抢险救灾和救护工作时对其呼吸器官进行保护的个人防护装备。

特点

当呼吸器处于工作状态时，面罩内的压力始终高于外界环境压力，因而能有效地防止外界气体侵入面罩内，从而提高了呼吸器的防护性能，增强了呼吸器使用的安全性，所以，正压式空气呼吸器是一种高性能的个人呼吸保护装具。

目的

本说明书为用户提供了现场使用、维护保养的标准过程，使用前你必须熟悉了解对本说明书中提供的培训和指示，才能进行使用，清洁、消毒和更换空气呼吸器的某些零部件。

使用范围

浓烟、缺氧及任何有受毒气、烟气、粉尘污染的大气环境中；

温度-30~+60℃、相对湿度0～100%的大气环境中。



规格型号及技术参数

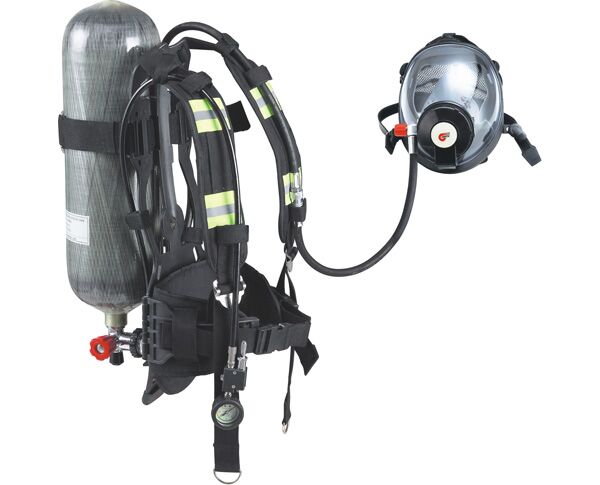

呼吸器结构

呼吸器总成结构

包括以下五个部件：一个储存压缩空气的气瓶总成、一个支承气瓶总成和减压器总成的背架总成、一个安装在背架总成上的减压器总成、一个面罩总成和一个安装于面罩上的供气阀总成.

气瓶总成

由气瓶和气瓶阀组成，气瓶阀上装有安全膜片，可在气瓶内压力在37～45MPa时自动卸压，防止由于气瓶压力过高引起气瓶爆裂，从而避免使用人员的伤亡。

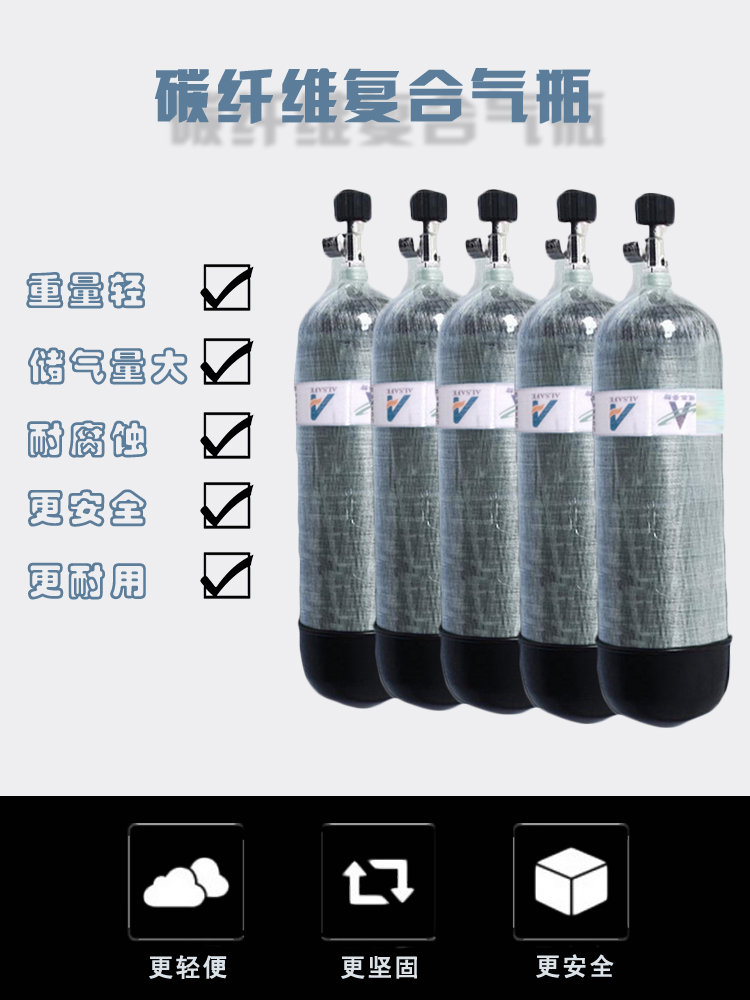

正压式空气呼吸器所配备的气瓶有钢质气瓶和碳纤维复合气瓶，有多种规格供使用者选用。





碳纤维复合气瓶是在铝合金内胆外用碳纤维和玻璃纤维等高强度纤维缠绕制成，其制造符合欧洲标准HSE-AL-FW2的规定，它与钢质气瓶相比具有重量轻、储气量大、耐腐蚀、安全性好和使用寿命长（碳纤维复合瓶的使用年限为十五年）等优点，使使用者在使用呼吸器实施灭火、救援过程中降低其体力消耗，提高战斗力。

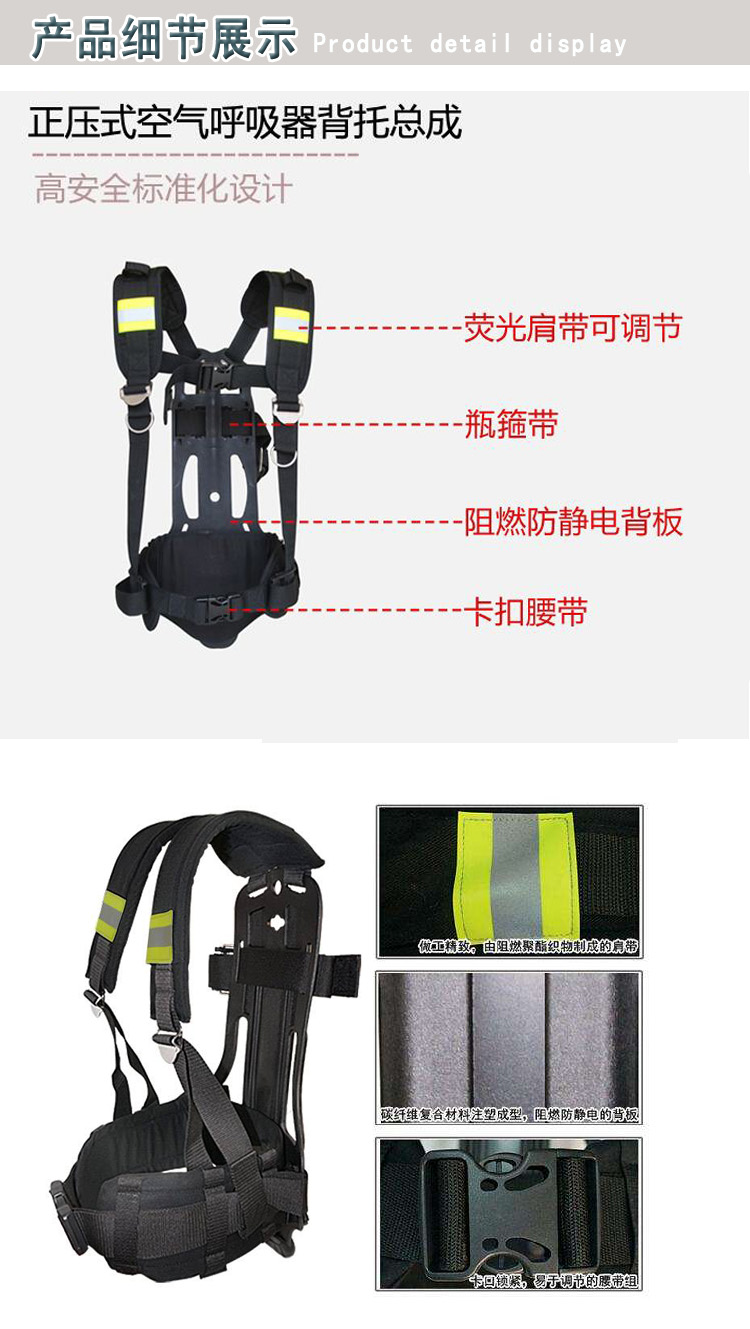

背托总成

背托总成作用是支承安装气瓶总成和减压器总成。设计包括背架、肩带、调节带、腰垫、腰带、腰带卡、气瓶固定带、气瓶垫、支架等组成。

背板

用碳纤维复合材料压制而成，其结构按人体工程学设计，着装舒适，性能优异。背板的后面有两道凹槽，用来放置固定高中压导管，这样就使管路得到了保护。

肩带

肩带有两根，左、右肩带一端用塑料“曰”形卡和背板相连，另一端和调节带连接。





    调节带

    调节带也是两根,一端分别和左、右带连接，另一端固定在腰卡上。拉紧调节带可使其变短，掀起调节带和肩带连接的卡子，可使调节带变长，从而改变着装带的整体长度，以适应不同身高的用户佩戴呼吸器。

    腰带

    腰带固定在腰带卡上，长度是可调的，将调节带的长度调节适中，配合腰带的使用，可以使呼吸器的重量按臀、腰、肩的顺序分布，人的双肩不会感到有很明显的承重感，增加了呼吸器佩戴的舒适性。

    气瓶固定带

    气瓶固定带的长度一定要调节好，和气瓶垫，架的共同作用，使气瓶牢固的固定在背板上，工作时才不会摆动。

    背架总成根据使用织物材料的不同分为阻燃型和非阻燃型两种。

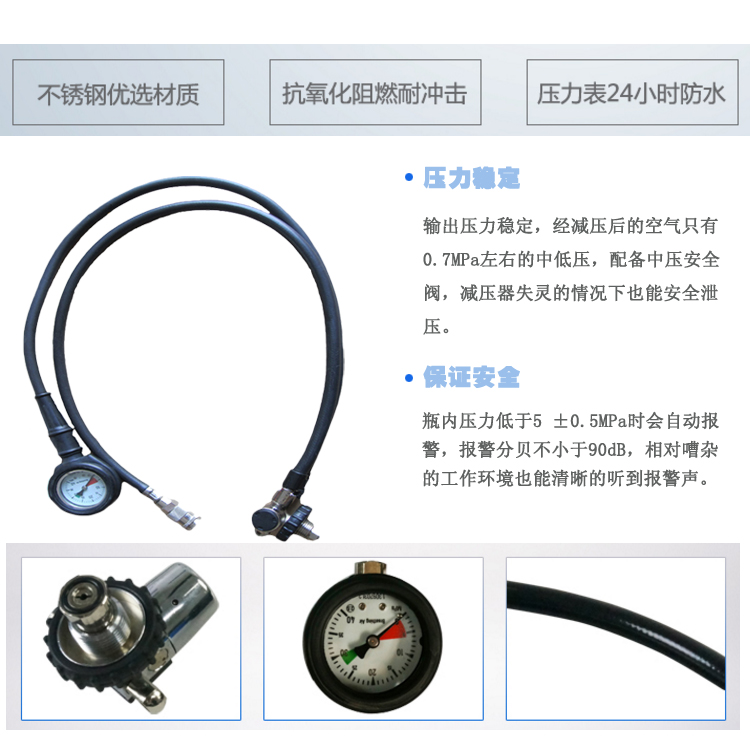

减压器总成



减压器总成安装在背托上，设计包括一个用以连接气瓶总成的手轮、一个连接到肩部的压力表、一个中压安全阀、一个向供气阀供气的中压管和一个报警器。

当打开气瓶阀，减压器可将30MPa的高压空气减压为0.6～0.9MPa的中压气体送至供气阀供人体呼吸，与供气阀连接的中压管上有一快速插头，可快速将供气阀与减压器连接或拆开。

    报警器有两种结构形式，一种直接安装在减压器上，称后置报警器；一种连同压力表连接到使用者的胸前，称前置报警器，这样有利于使用者清楚地听到报警声，尤其适合多人同时在抢险救援作业现场，很容易辨别出是谁的呼吸器报警。

    当气瓶压力降到5.5±0.5MPa时报警器开始声响报警，此时使用人员必须立刻撤离到一个不需要呼吸器保护的场所，报警器起鸣后继续报警，直到气瓶压力小于1Mpa为止。

    选用前置报警器的呼吸器，还可配置他救接头，他救接头安装在减压器的另一侧，并固定在右腰托的腰带上。其主要作用：

（1）您和您的同伴在同一抢险救援现场，而您的同伴装具气瓶内压缩空气差不多用完，来不及撤离到不需要呼吸保护的场所，此时，在确保您的呼吸器有足够气源的情况下，向您的同伴供气救援；

（2）在得知某处有人员被困在某一有毒有害气体、缺氧环境中，生命垂危，此时，救援人员在佩戴带有他救接头的呼吸器的同时附带本公司的全面罩、供气阀（已连接好），直接戴在被困人员面部，即可向被困人员供气救援。

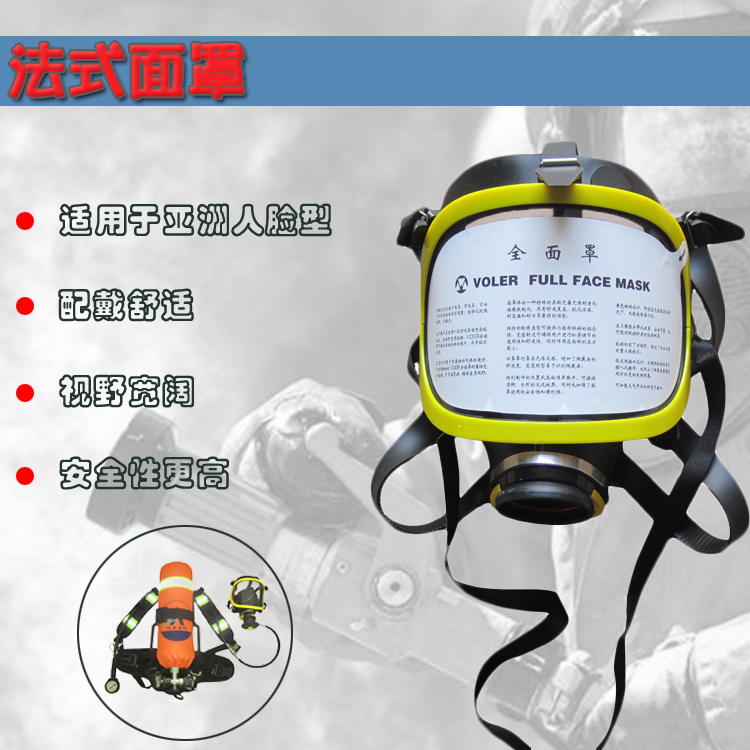

面罩总成

面罩总成，包括用来罩住脸部的面框组件和用来固定面框的头罩组件，面框组件，设计包括一个面窗、一个面窗密封圈、一个口鼻罩和两个传声器组件，口鼻罩上有两个吸气阀。



    面罩总成的橡胶件是由天然橡胶和硅橡胶混合材料制成，面窗是由聚碳酸脂材料注塑而成，台柱状的面窗前部的凹形接口可与供气阀的平面快速连接。

    面框组件的橡胶密封件与脸部、额头贴合良好，使佩戴者的脸部、额头即不会感到压迫疼痛，又能使脸部的眼、鼻、口与周围环境大气有效地完全隔绝。

    面窗两侧的两个传声器为佩戴者提供有效通讯。

    头罩组件，包括帽子组件和收紧面罩用的头带和颈带。头罩组件采用薄型网状结构，以四点支承方式与面窗连接，佩戴舒适、快捷。

    松紧带可调节面罩与脸部之间保持良好密封。

    头罩组件有阻燃型和非阻燃型两种供用户选择，阻燃型的头罩是用特殊材料做成的，而非阻燃型的头罩组件是用普通材料做成的。

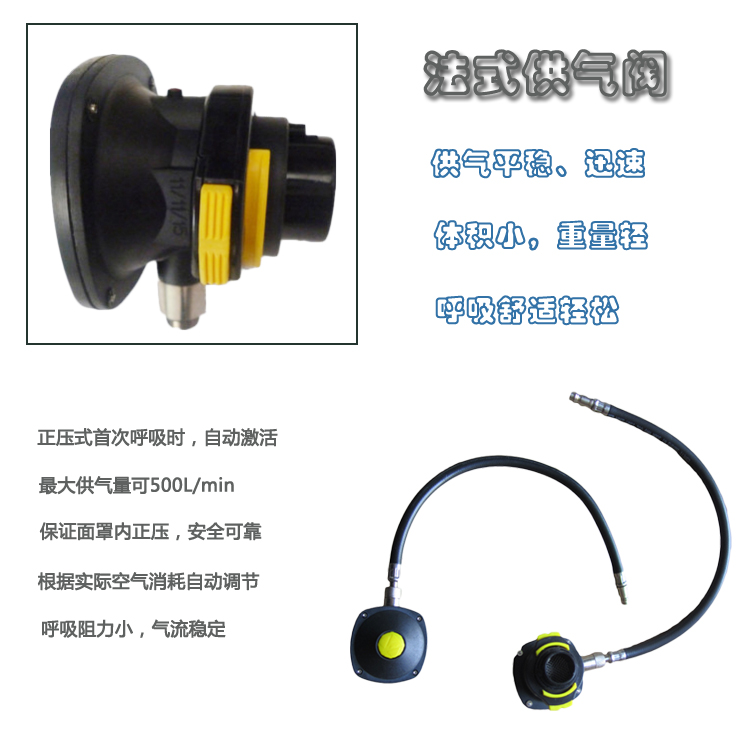

供气阀总成



供气阀总成直接安装于面罩上并有一根胶管通过快速接头连接到减压器的中压管上。

    供气阀的出气口外形呈凸形，配有环形垫圈，使供气阀与面罩连接后保持良好密封。

    当供气阀在流量高达300L/min时，面罩内仍保持大于环境压力，以满足使用者的供气需要。

    供气阀总成设计有一个黄色冲泄阀和一个用橡胶罩保护的节气开关，节气开关的作用主要用于关闭供气阀，使供气阀处于待命状态。

    当面罩从脸部取下时，通过用大拇指往橡胶罩中间部位完全按下后有“嗒”一声，使正压杠杆抬起，由上盖内的弹性锁将装置锁住，即可关闭供气阀，停止供气。而重新将面罩戴在脸上保持密封并吸气时，供气阀将自动开启，供给气体。

供气阀上的黄色冲泄阀是应急开关，当供气阀发生故障时，通过手动旋钮，可以调节并提供每分钟至少225L的恒定空气流量，允许空气直接流入面罩，也可在关闭气瓶阀后，通过手动旋钮用来放掉系统管路中的剩余气体。

供气阀接口的一端设有供气孔，气体是由供气孔喷入面窗内表层，再通过吸气阀进入口鼻罩中，供使用者吸气。呼气时，直接通过供气阀上的呼气阀呼出体外。除供气外，还能迅速去除面窗内的积雾或薄霜。



警告：此呼吸器使用在缺氧或含有毒危险物质的气体环境中，向使用者提供可呼吸的空气，来保护使用者。

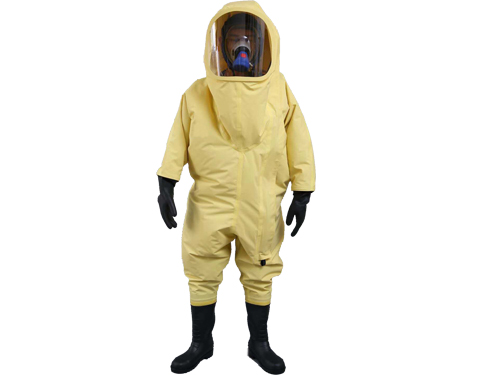

      此呼吸器仅对使用者的眼睛和呼吸系统（肺部）提供防护，如果还需要对其它身体部位进行防护，则还需穿戴防护服。

      呼吸器的使用环境中，可能会将使用者曝露于有毒或危险物质，有刺激或对皮肤有毒的环境中，如氰化氢，或使用者曝露于危险环境中，如高温和冰冷的环境，这时除要求使用呼吸器外，还必须使用防护服。

      某些环境，如极度高温或冰冷的环境，可能接触到火焰，或存在某些危险物质等，这时要求防护服装不仅要包住使用者，还要包住整个呼吸器。

       使用不当或错误使用呼吸器，会导致使用者处于缺氧或含有毒或危险物质的气体环境中，从而引起人员伤亡。

       当使用者的面部条件妨碍了脸部与面罩的良好密封，不应佩戴呼吸器。这样的条件包括胡须、鬓角或眼镜架等。使用者面部和面罩间密封性不好会减少呼吸器的使用时间或导致使用者本应由呼吸器防护的部分曝露于空气中。

       使用者在报警器起鸣时，必须立刻撤离到一个不需要呼吸保护的场所。当报警器起鸣时，表明气瓶压力已降到5.5±0.5Mpa。报警器起鸣后若没有立刻离开现场会引起人员伤亡。

       非阻燃织带的装具必须在没有火焰或非高温下使用，若要在火场或高温下使用，使用者必须穿戴防护服，呼吸器也必须在防火服的保护下。
